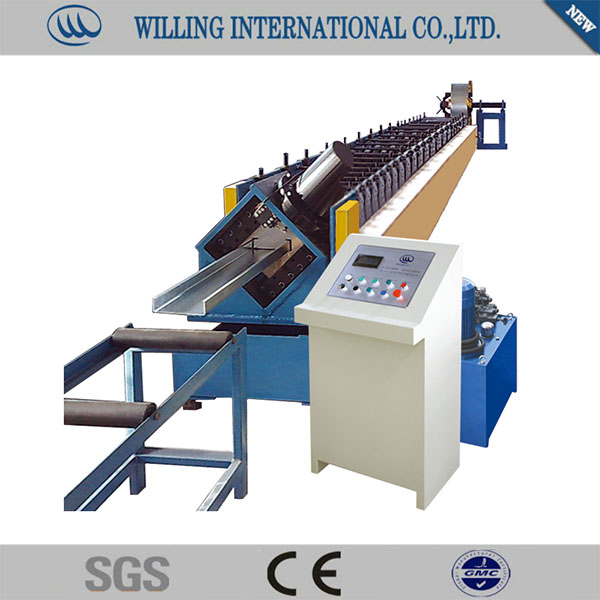

檁條壓型機WLZM Purlin Machine

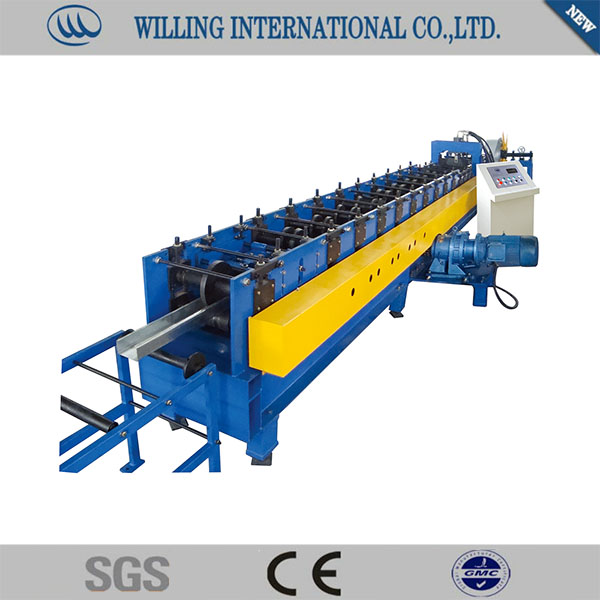

檁條壓型機WLCM Purlin Machine

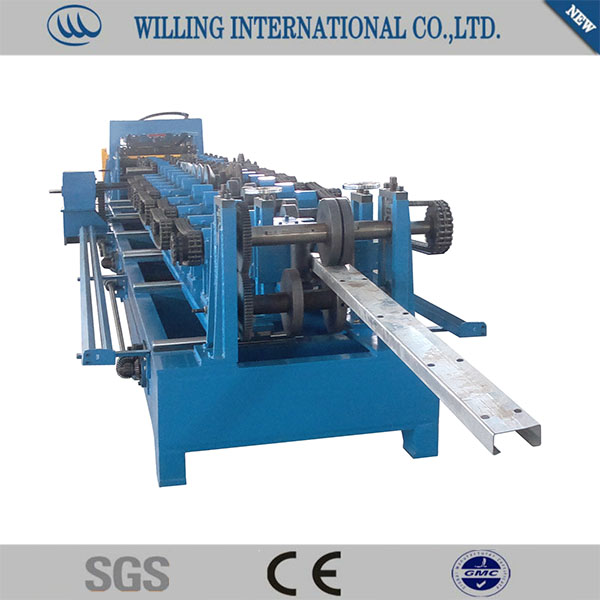

檁條壓型機C purlin machine

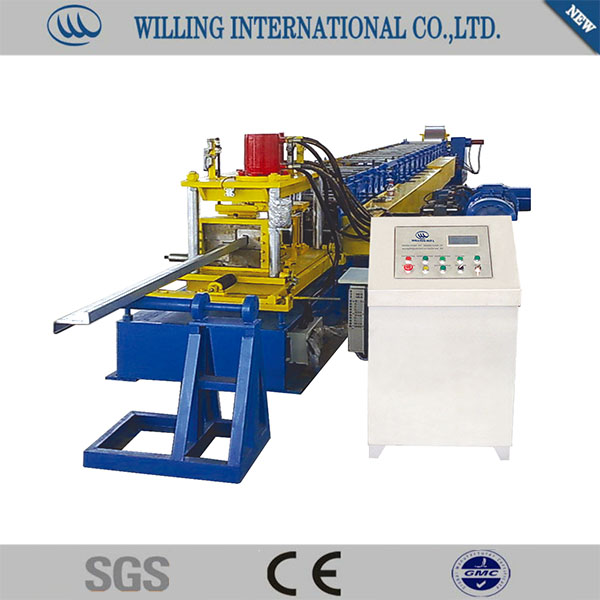

檁條壓型機WLCM Purlin Machine
檁條生產線C Purlin Machine
1、設備概況
WLPM系列檁條機是將熱冷軋鋼帶經校平、沖孔、定長切斷、冷彎成型等工藝后，制成c型或z型的檁條；C/Z檁條生產線是指在檁條機的基礎上，經過調節，該生產線可以實現C. Z檁條的轉化，實現C或Z檁規格調整，可以選擇機械自動調節或人工調節2種方式。
WLPF 系列檁條機由裝料開卷系統、整平系統、沖孔系統、切斷系統、冷彎成型系統、成品托料、液壓系統及自動空制系統等組成。該系列檁條機我公司主要有WLPF-80.WLPF-100, WLPF-250等幾十種，我公司可以根據客戶需求，設計不同形狀、配置的設備。
2、工藝流程
開料--導向進板--校平--沖孔--定長剪切--輥壓成型--成品出料
3、技術參數
|
型號 |
WLPF系列 |
|
|
板型 |
C型檁條或Z型檁條 |
|
|
適用原材料 |
類型 |
鋼帶 |
|
厚度 |
1.0-3.2/1.0-3.0/1.5-3.0 |
|
|
強度(Mpa) |
230-300/300-350 |
|
|
最大成型線速度(m/min) |
16-18 |
|
|
軋輥材料 |
D2/軸承鋼 |
|
|
輥輪驅動方式 |
液壓驅動/鏈傳動 |
|
|
控制方式 |
PLC |
|
|
操作臺方式 |
觸摸屏+按鈕 |
|
|
液壓系統壓力(Mpa) |
20-25 |
|
|
液壓站電機功率(KW) |
5.5-7.5 |
|
|
主電機功率(KW) |
18.5-22 |
|
|
總功率(KW) |
24-30 |
|
|
總重量(Kg) |
約10000 -12000 |
|
4、產品特征和說明
該設備由4噸被動裝料架、成型主機、沖孔裝置，切斷裝置、成品托架、液壓站、電氣控制柜等組成,具有良好的抗彎抗壓性能，平直度好、全自動定長切斷、自動沖孔、通過人工組合隔圈長度可生產多種規格的產品。
